Sviluppo e produzione trasduttori incrementali lineari

I trasduttori incrementali lineari sono dispositivi che hanno la funzione di rilevare spostamento e posizione di un movimento meccanico in linea retta. Il loro principio di funzionamento è quindi simile a quello degli encoder rotativi incrementali [], ma laddove quelli leggono una scala di riferimento circolare, questi funzionano su una scala rettilinea a riga graduata. Sono disponibili modelli di trasduttore lineare incrementale basati su diverse tecnologie: magnetiche, digitali, e a riga ottica.

Funzionamento

Tutti i trasduttori lineari qui trattati sono del tipo incrementale: misurano cioè una serie di spostamenti, e non una posizione assoluta.

I trasduttori magnetici operano sulla base del principio magnetico.. In questi modelli il cursore contiene un magnete, e reagisce con una banda magnetica polarizzata; il vantaggio di questo sistema è quello di essere privo di contatto elettrico sul cursore, il che limita l’usura da sfregamento e consente maggiore precisione e velocità. Inoltre i sistemi magnetici sono meno sensibili allo sporco rispetto ai sistemi ottici, sono quindi più adatti per le applicazioni in ambienti industriali in cui le lavorazioni implicano la presenza di polveri o oli.

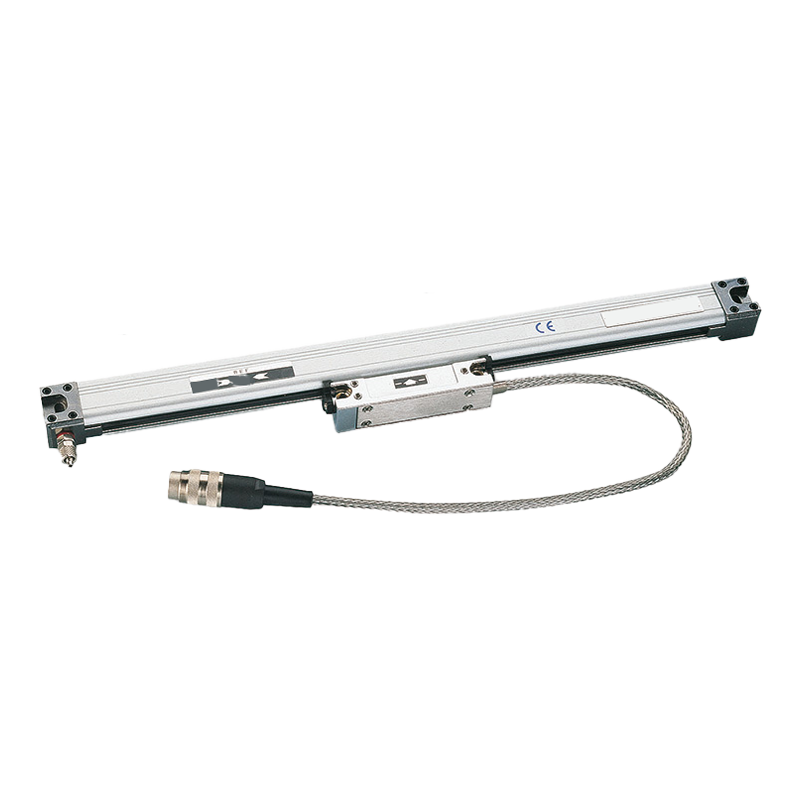

I trasduttori lineari a riga ottica sfruttano invece dei sensori ottici o fotodiodi che leggono le tacche graduate di alta precisione presenti su una guida rettilinea, e misurano su tale base la lunghezza del movimento effettuato. Le righe ottiche sono tipicamente impiegate sulle macchine utensili.

I trasduttori lineari incrementali della serie PD-PE operano sulla base del principio ottico di lettura di una scala graduata, analogamente alle righe ottiche. Nel trasduttore PD/PE la testina di lettura e la scala di misura sono però contenute in una robusta custodia di alluminio che ne garantisce la protezione agli agenti ambientali, e rende particolarmente pratico il montaggio: la struttura del trasduttore viene infatti fissata al macchinario tramite staffette di fissaggio o giunti sferici posti alle estremità. La precisione di lettura, la semplicità di montaggio e l’ampia scelta di corse di misura (da 60 a 990 mm) rendono questo tipo di trasduttore adatto a tutte le applicazioni in cui sia necessario misurare uno spostamento lineare.

Applicazioni

Nell’ambito industriale si fa uso dei trasduttori incrementali lineari su macchine operatrici automatiche di ogni genere, dovunque sia necessario realizzare posizionamenti a programma, avanzamenti a passi predeterminati, o anche soltanto visualizzare misure di lunghezza o di spessore. Vengono solitamente abbinati a sistemi di conteggio, visualizzazione e controllo.

Modelli su misura

ELAP sviluppa e produce trasduttori incrementali lineari su misura, realizzati per la misurazione degli spostamenti negli specifici processi industriali del Cliente, oltre ad una serie di modelli standard di larga diffusione. Grazie alla vastissima possibilità di configurazione e calibrazione dei nostri strumenti, e al nostro studio di progettazione interno, i prodotti ELAP possono essere personalizzati per qualsiasi esigenza specifica abbiate.

Contattateci oggi stesso per maggiori informazioni, chiarimenti, o preventivi per i trasduttori incrementali lineari digitali, magnetici e a riga ottica ELAP!
